変圧器 トップ > 三相トランス > スコットトランス

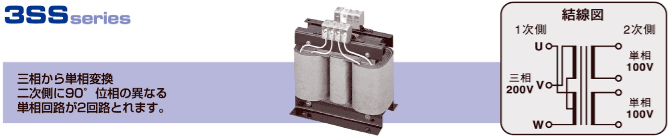

スコットトランス

三相電源から単相電源(2回路)をとるならスコットトランス

スコットトランスは三相200Vから二相、または単相三線へ変換。二次側に90°位相の異なる単相回路が2回路とれます。

二次側で使用できる一相あたりの最大容量は定格容量の1/2(10KVAの場合5KVA)

スコットトランス結線図
スコットトランス結線図
(10KVA例)
スコットトランスWタイプ結線図
スコットトランスWタイプ結線図
(10KVA例)

2回路にそれぞれ同容量の負荷を接続する事により変圧器の入力電流が等しくなり、三相電源の平衡が得られます。

スコットトランスはビルや工場等の三相非常用発電機に接続され、単相二系統への給電用としてよく使用されます。

容量は500VAから30KVAまでラインナップ。それ以上の容量や屋外・屋内ケースつきの作製も可能です。




■ スコットトランス 三相200V⇒二相100/100V



品番仕様端子
形状
外形寸法(mm)取付寸法(mm)取付穴(mm)端子
ネジ
(mm)
絶縁
種類
重量
1次電圧2次電圧容量WDHABC
3SS-500三相

200V

二相

100V
|
0

100V
|
0

500VAV210150190901027×154A10kg
3SS-1K1KVAV220150230901227×154A15kg
3SS-2K2KVAV26020027015011510φ5B30kg
3SS-3K3KVAV27022027015013510φ5B40kg
3SS-4K4KVAV34021034016015010φ5B50kg
3SS-5K5KVAV35022036016016010φ5B60kg
3SS-6K6KVAUP35024036018018011φ5/8F70kg
3SS-7.5K7.5KVAUP37026038018017013φ5/8F100kg
3SS-10K10KVAUP40026040018018013φ5/8F110kg
3SS-15K15KVAUP42028044018019013φ5/8H130kg
3SS-20K20KVAUP45032045025023013φ8/8H150kg
3SS-30K30KVAV50033050030025016φ10/12H250kg
※ケース(屋内・屋外)入りについては別途お見積りいたします。
※総重量が50kgを超える製品は車上渡しとなります。
※30KVAを超える容量もオーダー対応可能です。


■ スコットトランス 三相200V⇒単相三線100/0/100V×2

 (二次側は単相100Vまたは200Vがとれます)

品番仕様端子
形状
外形寸法(mm)取付寸法(mm)取付穴(mm)端子
ネジ
(mm)
絶縁
種類
重量
1次電圧2次電圧容量WDHABC
3SSW-500三相

200V

単相三線

100V
|
0
|
100V

100V
|
0
|
100V

500VAV210150190901027×154A10kg
3SSW-1K1KVAV220150230901227×154A15kg
3SSW-2K2KVAV26020027015011510φ5B30kg
3SSW-3K3KVAV27022027015013510φ5B40kg
3SSW-4K4KVAV34021034016015010φ5B50kg
3SSW-5K5KVAV35022036016016010φ5B60kg
3SSW-6K6KVAV35024036018018011φ5F70kg
3SSW-7.5K7.5KVAV37026038018017013φ5F100kg
3SSW-10K10KVAV40026040018018013φ5F110kg
3SSW-15K15KVAUP42028044018019013φ5H130kg
3SSW-20K20KVAUP45032045025023013φ8H150kg
3SSW-30K30KVAUP50033050030025016φ8H250kg
※総重量が50kgを超える製品は車上渡しとなります。
※ケース(屋内・屋外)入りについては別途お見積りいたします。
※30KVAを超える容量もオーダー対応可能です。



変圧器トップ


 スコットトランス オススメのラインナップ(掲載の無い容量、ケース入りに関してはお問合せください)

商品一覧

説明付き / 写真のみ

1件~24件 (全24件)

【送料無料】スコットトランス 三相200V→二相へ変換 500VA

【送料無料】スコットトランス 三相200V→二相へ変換 500VA

希望小売価格: 52,910円(税込)
価格: 30,159円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 1KVA

【送料無料】スコットトランス 三相200V→二相へ変換 1KVA

希望小売価格: 71,060円(税込)
価格: 40,504円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 2KVA

【送料無料】スコットトランス 三相200V→二相へ変換 2KVA

希望小売価格: 108,570円(税込)
価格: 61,885円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 3KVA

【送料無料】スコットトランス 三相200V→二相へ変換 3KVA

希望小売価格: 146,190円(税込)
価格: 83,328円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 4KVA

【送料無料】スコットトランス 三相200V→二相へ変換 4KVA

希望小売価格: 174,020円(税込)
価格: 99,191円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 5KVA
ランキング6

【送料無料】スコットトランス 三相200V→二相へ変換 5KVA

希望小売価格: 214,390円(税込)
価格: 122,202円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 6KVA

【送料無料】スコットトランス 三相200V→二相へ変換 6KVA

希望小売価格: 229,680円(税込)
価格: 130,918円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 7.5KVA

【送料無料】スコットトランス 三相200V→二相へ変換 7.5KVA

希望小売価格: 278,300円(税込)
価格: 158,631円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 10KVA

【送料無料】スコットトランス 三相200V→二相へ変換 10KVA

希望小売価格: 320,100円(税込)
価格: 182,457円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 15KVA

【送料無料】スコットトランス 三相200V→二相へ変換 15KVA

希望小売価格: 515,900円(税込)
価格: 294,063円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 20KVA

【送料無料】スコットトランス 三相200V→二相へ変換 20KVA

希望小売価格: 627,000円(税込)
価格: 357,390円(税込)
【送料無料】スコットトランス 三相200V→二相へ変換 30KVA

【送料無料】スコットトランス 三相200V→二相へ変換 30KVA

希望小売価格: 834,900円(税込)
価格: 475,893円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 500VA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 500VA

希望小売価格: 53,570円(税込)
価格: 30,535円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 1KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 1KVA

希望小売価格: 71,610円(税込)
価格: 40,818円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 2KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 2KVA

希望小売価格: 109,230円(税込)
価格: 62,261円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 3KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 3KVA

希望小売価格: 146,760円(税込)
価格: 83,612円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 4KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 4KVA

希望小売価格: 174,570円(税込)
価格: 99,505円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 5KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 5KVA

希望小売価格: 215,600円(税込)
価格: 122,892円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 6KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 6KVA

希望小売価格: 230,890円(税込)
価格: 131,607円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 7.5KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 7.5KVA

希望小売価格: 281,600円(税込)
価格: 160,512円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 10KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 10KVA

希望小売価格: 324,500円(税込)
価格: 184,965円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 15KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 15KVA

希望小売価格: 519,200円(税込)
価格: 295,944円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 20KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 20KVA

希望小売価格: 630,300円(税込)
価格: 359,271円(税込)
【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 30KVA

【送料無料】スコットトランス 三相200V⇒単相三線×2へ変換 30KVA

希望小売価格: 841,500円(税込)
価格: 479,655円(税込)
