変圧器 トップ > 三相トランス > 逆Vトランス
逆Vトトランス

逆Vトランス ( 逆V結線変圧器 )

逆Vトランスは三相 200V から単相 100V 、または単相三線へ 変換 します。単相側には単相回路が1回路とれます。

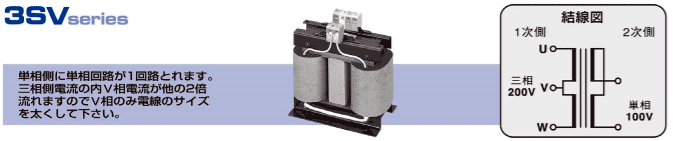

逆Vトランス結線図
逆Vトランス結線図
(10KVA例)

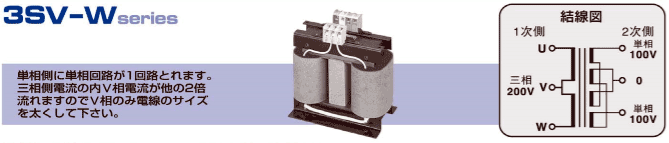

逆VトランスWタイプ結線図
逆VトランスWタイプ結線図
(10KVA例)

標準品の容量は500~30KVAまでラインナップ。それ以上の容量や屋外・屋内ケースつきの作製も可能です。

三相側電流の内V相電流が他の2倍流れますのでV相のみ電線のサイズを太くして下さい。

※単相200V⇒100Vはコチラ



■逆Vトランス 三相200V⇒単相100V


品番仕様端子
形状
外形寸法(mm)取付寸法(mm)取付穴(mm)端子
ネジ
(mm)
絶縁
種類
重量
1次電圧2次電圧容量WDHABC
3SV-500三相

200V

単相

100V

500VAV21015019090907×154A10kg
3SV-1K1KVAV250150260901057×154A15kg
3SV-2K2KVAV26020027015011510φ5B30kg
3SV-3K3KVAV27021027015013010φ5B40kg
3SV-4K4KVAV34021034016015010φ5B50kg
3SV-5K5KVAV35022036016016010φ5F60kg
3SV-6K6KVAUP35024036018016010φ5/8F70kg
3SV-7.5K7.5KVAUP37026038018017010φ8F100kg
3SV-10K10KVAUP40026041018018013φ8F110kg
3SV-15K15KVAV42028044018019013φ8/10H130kg
3SV-20K20KVAV45034045025021013φ8H150kg
3SV-30K30KVAV50033050030025016φ10/10H250kg
※総重量が50kgを超える製品は車上渡しとなります。
※30KVAを超える容量もオーダー対応可能です。



■逆Vトランス 三相200V⇒単相三線100/0/100V

 (二次側は単相100Vまたは200Vがとれます)

品番仕様端子
形状
外形寸法(mm)取付寸法(mm)取付穴(mm)端子
ネジ
(mm)
絶縁
種類
重量
1次電圧2次電圧容量WDHABC
3SVW-500三相

200V

単相三線

100V
|
0
|
100V

500VAV21015019090907×154A10kg
3SVW-1K1KVAV250150260901057×154A15kg
3SVW-2K2KVAV26020027015011510φ5B30kg
3SVW-3K3KVAV27021027015013010φ5B40kg
3SVW-4K4KVAV34021034016015010φ5B50kg
3SVW-5K5KVAV35022036016016010φ5F60kg
3SVW-6K6KVAUP35024036018016010φ5F70kg
3SVW-7.5K7.5KVAUP37026038018017010φ5F100kg
3SVW-10K10KVAUP40026041018018013φ8F110kg
3SVW-15K15KVAUP42028044018019013φ8H130kg
3SVW-20K20KVAUP45034045025021013φ8H150kg
3SVW-30K30KVAV50033050030025016φ10/12H250kg
※総重量が50kgを超える製品は車上渡しとなります。
※30KVAを超える容量もオーダー対応可能です。



変圧器トップ

商品一覧

説明付き / 写真のみ

1件~24件 (全24件)

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-500

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-500

希望小売価格: 71,500円(税込)
価格: 40,755円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-1K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-1K

希望小売価格: 88,000円(税込)
価格: 50,160円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-2K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-2K

希望小売価格: 132,000円(税込)
価格: 75,240円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-3K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-3K

希望小売価格: 176,000円(税込)
価格: 100,320円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-4K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-4K

希望小売価格: 209,000円(税込)
価格: 119,130円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-5K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-5K

希望小売価格: 259,600円(税込)
価格: 147,972円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-6K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-6K

希望小売価格: 275,000円(税込)
価格: 156,750円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-7.5K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-7.5K

希望小売価格: 330,000円(税込)
価格: 188,100円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-10K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-10K

希望小売価格: 385,000円(税込)
価格: 219,450円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-15K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-15K

希望小売価格: 572,000円(税込)
価格: 326,040円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-20K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-20K

希望小売価格: 693,000円(税込)
価格: 395,010円(税込)
【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-30K

【送料無料】逆Vトランス 三相200V→単相100Vへ変換 3SV-30K

希望小売価格: 924,000円(税込)
価格: 526,680円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-500

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-500

希望小売価格: 71,500円(税込)
価格: 40,755円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-1K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-1K

希望小売価格: 88,000円(税込)
価格: 50,160円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-2K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-2K

希望小売価格: 132,000円(税込)
価格: 75,240円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-3K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-3K

希望小売価格: 176,000円(税込)
価格: 100,320円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-4K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-4K

希望小売価格: 209,000円(税込)
価格: 119,130円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-5K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-5K

希望小売価格: 259,600円(税込)
価格: 147,972円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-6K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-6K

希望小売価格: 275,000円(税込)
価格: 156,750円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-7.5K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-7.5K

希望小売価格: 330,000円(税込)
価格: 188,100円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-10K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-10K

希望小売価格: 385,000円(税込)
価格: 219,450円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-15K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-15K

希望小売価格: 572,000円(税込)
価格: 326,040円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-20K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-20K

希望小売価格: 693,000円(税込)
価格: 395,010円(税込)
【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-30K

【送料無料】逆Vトランス 三相200V⇒単相三線へ変換 3SVW-30K

希望小売価格: 924,000円(税込)
価格: 526,680円(税込)
