三相オーダートランス

ご指定の1次電圧・2次電圧に合わせた変圧器（特別高圧を除く）をオーダーメイド製作いたします。

太陽光発電パワコン用の絶縁トランス、工場設備向けの降圧トランス、三相→単相変圧器など、幅広い用途に対応可能です。

基本は安全性の高い複巻トランスで製作しますが、単巻トランスも承ります。高品質で信頼性の高い変圧器をリーズナブルな価格でご提供します。

製作リードタイムは3～4週間前後（台数・容量による）となります。お見積り・納期のご相談はお気軽にお問い合わせください。

品番	仕様			端子形状	外形寸法(mm)			取付寸法(mm)		取付穴(mm)	端子ネジ (mm)	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	C	端子ネジ (mm)	絶縁種類	重量
3ST-500	ご指示下さい	ご指示下さい	500VA	V	190	120	190	90	90	7×15		A	11kg
3ST-1K			1KVA	V	250	145	250	90	105	7×15		A	18kg
3ST-1.5K			1.5KVA	V	250	150	260	150	105	10φ		A	24kg
3ST-2K			2KVA	V	250	160	260	150	115	10φ		B	28kg
3ST-3K			3KVA	V	250	175	260	150	130	10φ		B	33kg
3ST-4K			4KVA	V	330	175	310	160	150	10φ		B	44kg
3ST-5K			5KVA	V	330	200	310	160	160	10φ		B	51kg
3ST-6K			6KVA	V	330	190	310	180	160	10φ		B	59kg
3ST-7K			7KVA	V	330	205	310	180	170	10φ		B	63kg
3ST-8K			8KVA	V	330	205	310	180	170	10φ		B	68kg
3ST-10K			10KVA	V	370	215	385	180	180	13φ		B	82kg
3ST-12K			12KVA	V	370	230	385	180	180	13φ		F	95kg
3ST-15K			15KVA	V	370	240	410	180	190	13φ		F	100kg
3ST-20K			20KVA	UP	450	290	440	250	210	13φ		H	133kg
3ST-25K			25KVA	UP	450	300	440	250	220	13φ		H	150kg
3ST-30K			30KVA	V	510	400	490	300	250	16φ		H	185kg
3ST-35K			35KVA	V	510	400	490	300	250	16φ		H	190kg
3ST-40K			40KVA	V	510	400	490	300	250	16φ		H	195kg
3ST-50K			50KVA	V	510	400	570	300	250	16φ		H	240kg
3ST-60K			60KVA	V	510	400	570	300	250	16φ		H	330kg
3ST-70K			70KVA	V	600	450	630	350	280	16φ		H	340kg
3ST-80K			80KVA	V	600	500	630	350	280	16φ		H	360kg
3ST-100K			100KVA	V	720	500	700	350	300	16φ		H	430kg
3ST-150K			150KVA	SB	810	550	680	500	300	4-14φ切込み		H	620kg
3ST-200K			200KVA	SB	840	600	800	550	300	4-14φ切込み		H	780kg
3ST-250K			250KVA	SB	960	600	900	600	310	4-18φ切込み		H	870kg
3ST-300K			300KVA	SB	990	700	1000	650	350	4-18φ切込み		H	1100kg
3ST-400K			400KVA	SB	1020	700	1150	700	380	4-18φ切込み		H	1550kg
3ST-500K			500KVA	SB	1140	700	1250	700	380	4-18φ切込み		H	1700kg

※電圧と結線方式をご指示ください。
※500VA～15KVA迄の形状は電圧によってV形からSB形に変わる場合があります。
※電圧や配線口の取り方によって大きさが変わりますので指定事項をご指示の上、図面を請求してください。
※重量が50kgを超えるトランスは車上渡しとなります。荷下ろしの手配をお願いいたします。

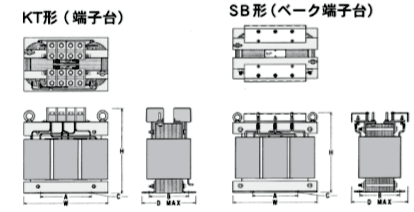

【形状・寸法図】

品番

仕様

ケース
形状

端子
形状

外形寸法(mm)

取付寸法(mm)

取付穴(mm)

端子
ネジ
(mm)

絶縁
種類

重量

1次電圧

2次電圧

容量

3SK-500

ご指示
下さい

500VA

270

250

220

248

200

6×12

15kg

3SK-1K

1KVA

280

320

350

235

270

12φ

28kg

3SK-1.5K

1.5KVA

280

320

350

235

270

12φ

34kg

3SK-2K

2KVA

280

320

350

235

270

12φ

38kg

3SK-3K

3KVA

280

320

350

235

270

12φ

43kg

3SK-4K

4KVA

290

360

400

235

310

12φ

53kg

3SK-5K

5KVA

360

450

500

305

370

12φ

71kg

3SK-6K

6KVA

360

450

500

305

370

12φ

79kg

3SK-7K

7KVA

360

450

500

305

370

12φ

83kg

3SK-8K

8KVA

360

450

500

305

370

12φ

88kg

3SK-10K

10KVA

360

450

500

305

370

12φ

102kg

3SK-12K

12KVA

410

500

550

350

440

14φ

120kg

3SK-15K

15KVA

410

500

550

350

440

14φ

125kg

3SK-20K

20KVA

410

500

710

350

440

14φ

161kg

3SK-25K

25KVA

410

500

710

350

440

14φ

178kg

3SK-30K

30KVA

630

490

525

560

430

16φ

210kg

3SK-35K

35KVA

630

490

525

560

430

16φ

215kg

3SK-40K

40KVA

630

490

525

560

430

16φ

265kg

3SK-50K

50KVA

770

650

695

660

550

16φ

290kg

3SK-60K

60KVA

770

650

695

660

550

16φ

380kg

3SK-70K

70KVA

770

650

695

660

550

16φ

390kg

3SK-80K

80KVA

770

650

695

660

550

16φ

410kg

3SK-100K

100KVA

770

650

695

660

550

16φ

480kg

3SK-150K

150KVA

950

650

1050

600

500

4-14φ

710kg

3SK-200K

200KVA

1000

700

1150

650

550

4-14φ

880kg

3SK-250K

250KVA

1100

750

1250

700

600

4-18φ

1000kg

3SK-300K

300KVA

1150

750

1300

700

600

4-18φ

1250kg

3SK-400K

400KVA

1300

850

1550

800

750

4-18φ

1700kg

3SK-500K

500KVA

1300

850

1650

800

750

4-18φ

1870kg

※電圧と結線方式をご指示ください。
※標準品は端子台引き出しタイプですが、各種部品の取付加工も致します。
※500VA～15KVA迄の形状は電圧によってV形からSB形に変わる場合があります。
※電圧や配線口の取り方によって大きさが変わりますので指定事項をご指示の上、図面を請求してください。
※重量が50kgを超えるトランスは車上渡しとなります。荷下ろしの手配をお願いいたします。

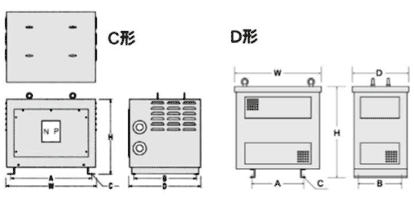

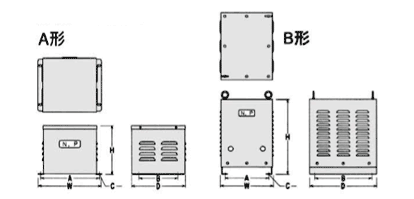

【形状・寸法図】
