単相単巻トランス（変圧器）

単巻トランスは1次巻線と2次巻線がつながっています。複巻と同一容量でも小型・軽量で安価となります。 1次、2次の電圧比が1に近いほどサイズがコンパクトになります。

また、一次と二次の巻線の一部を共有しているため、漏れ磁束が少なく電圧変動率が小さくなります。

ただし、一次と二次は絶縁されていないため漏電する恐れがありますのでご注意ください。

■単相220/200V/0⇒単相110/100V/0

品番	仕様			端子形状	外形寸法(mm)			取付寸法(mm)			取付穴(mm)		端子ネジ (mm)	絶縁種類	重量
品番	1次電圧	2次電圧	容量	端子形状	W	D	H	A	B	C	E	F	端子ネジ (mm)	絶縁種類	重量
SO21-50	220V \| 200V \| 0	110V \| 100V \| 0	50VA	UP	77	88	92	55	49	35	4.5×8	4	4	A	1.1kg
SO21-100			100VA	UP	77	95	92	55	54	35	4.5×8	4	4	A	1.5kg
SO21-200			200VA	UP	96	102	103	59	60	40	5.5×10	4	4	E	2.7kg
SO21-300			300VA	UP	96	110	103	59	66	40	5.5×10	4	4	E	2.9kg
SO21-500			500VA	UP	108	117	118	75	73	48	6×10	4	4	E	4.5kg
SO21-750			750VA	UP	128	115	131	97	80	68	6.5×12	5	4	E	6.2kg
SO21-1000			1KVA	UP	146	122	145	110	72	76	6.5×12	5	4	E	7.0kg
SO21-1500			1.5KVA	UP	146	150	145	110	92	76	6.5×12	5	4	E	9.2kg
SO21-2000			2KVA	UP	146	170	145	110	112	76	6.5×12	5	4	E	11kg
SO21-3000			3KVA	UP	180	170	190	120	114		10×20		5	E	17.6kg
SO21-4000			4KVA	UP	180	190	190	120	134		10×20		5	B	22kg
SO21-5000			5KVA	UP	200	180	220	138	124		10×20		5	B	30kg
SO21-6000			6KVA	UP	200	220	248	138	146		10×20		5/8	B	36kg
SO21-7500			7.5KVA	UP	250	250	280	170	138		10×20		5/8	B	39kg
SO21-10K			10KVA	UP	250	270	280	170	158		10×20		8/8	F	44kg
SO21-15K			15KVA	V	260	260	380	150	180		10×20		8/10	F	65kg

※総重量が50kgを超える製品は車上渡しとなります。
※15KVAを超える容量もオーダー対応可能です。

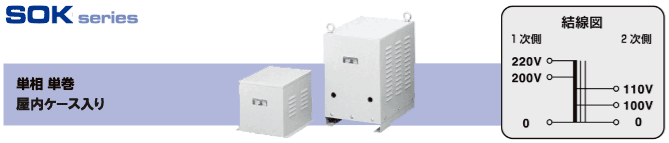

■単相220/200V/0⇒単相110/100V/0　屋内ケース入り

品番

仕様

ケース
形状

端子
形状

外形寸法(mm)

取付寸法(mm)

取付穴(mm)

端子
ネジ
(mm)

絶縁
種類

重量

1次電圧

2次電圧

容量

SOK21-50

220V
|
200V
|
0

110V
|
100V
|
0

50VA

180

150

135

162

110

5.5×10

2.5kg

SOK21-100

100VA

180

150

135

162

110

5.5×10

2.9kg

SOK21-200

200VA

180

150

135

162

110

5.5×10

4.0kg

SOK21-300

300VA

180

150

135

162

110

5.5×10

4.6kg

SOK21-500

500VA

180

150

135

162

110

5.5×10

5.8kg

SOK21-750

750VA

215

210

180

200

150

6×12

8.6kg

SOK21-1000

1KVA

215

210

180

200

150

6×12

9.7kg

SOK21-1500

1.5KVA

215

210

180

200

150

6×12

13kg

SOK21-2000

2KVA

215

210

180

200

150

6×12

16kg

SOK21-3000

3KVA

270

250

220

248

200

6×12

21.6kg

SOK21-4000

4KVA

270

250

220

248

200

6×12

26kg

SOK21-5000

5KVA

280

320

350

235

270

12φ

40kg

SOK21-6000

6KVA

280

320

350

235

270

12φ

5/8

46kg

SOK21-7500

7.5KVA

280

320

350

235

270

12φ

5/8

49kg

SOK21-10K

10KVA

290

360

400

235

310

12φ

8/8

54kg

SOK21-15K

15KVA

360

450

500

305

370

12φ

8/10

85kg

※総重量が50kgを超える製品は車上渡しとなります。
※15KVAを超える容量もオーダー対応可能です。
※ケースの標準塗装色はマンセル5Y7/1

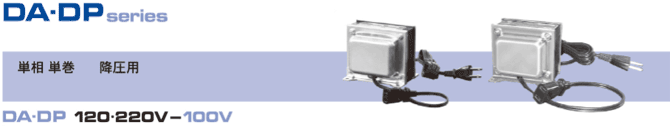

■単相120⇒単相100V・単相220⇒単相100V

品番	仕様			外形寸法(mm)			取付寸法(mm)		取付穴(mm)	絶縁種類	重量
品番	1次電圧	2次電圧	容量	W	D	H	A	B	C	絶縁種類	重量
DA-300F	120V （平ピンプラグ付コード）	100V （コンセント付コード）	300VA	81	77	69	70	63	4.8×6.8	A	1.1kg
DA-550F			550VA	101	92	85	85	66	4.8×6.8	A	2.5kg
DA-1000F			1KVA	101	102	85	85	76	4.8×6.8	A	3.2kg
DP-100F	220V （丸ピンプラグ付コード）	100V （コンセント付コード）	300VA	81	77	69	70	63	4.8×6.8	A	1.8kg
DP-200F			550VA	101	92	85	85	66	4.8×6.8	A	2.6kg
DP-300F			1KVA	101	102	85	85	76	4.8×6.8	A	3.1kg
